Как разобрать HTC One V T320e и сменить дисплей?

Мы продолжаем публиковать серию материалов, которые будут полезны для тех, кто планируем самостоятельно выполнить ремонт своего телефона. В последней статье мы рассказали, как выполняется замена экрана на Sony Xperia Z3 Dual. Сегодня речь пойдет о том, как разобрать HTC One V T320e и сменить дисплей.

Для того, чтобы выполнить работу самостоятельно, придется запастись не только терпением, но и минимальным набором инструментов. Также не забудьте купить новый дисплей HTC One V T320e с сенсорным стеклом. Напоминаем, что в интернет-магазине Art-Gsm всегда в наличии оригинальные запчасти для большинства моделей смартфонов недорогие и качественные. Доступные цены, акции и скидки. Загляните в каталог!

Итак, приступаем к работе. Для начала выключаем устройство и кладем его на ровную поверхность стола тыльной стороной кверху. Снимите заднюю крышку. Здесь мы видим пять специальных болтов, расположенных по углам смартфона и на боковой части. Аккуратно откручиваем их с помощью крестовой отвертки. Желательно сложить болты в соответствии схеме их размещения. Затем снимаем пластиковую заглушку с помощью лопатки.

В верхней части корпуса HTC One V T320e находится еще одна заглушка. Лопаткой аккуратно поддеваем ее и извлекаем из крепления. Под ней также находятся болтики. Их, разумеется, также выкручиваем крестообразной отверткой. Всего их два. Здесь вам потребуется максимальная осторожность, поскольку нужно будет отогнуть шлейф, расположенный под нижней панелью, и снять непосредственно всю заднюю панель. Важно не повредить шлейф, поскольку его контакты хрупкие.

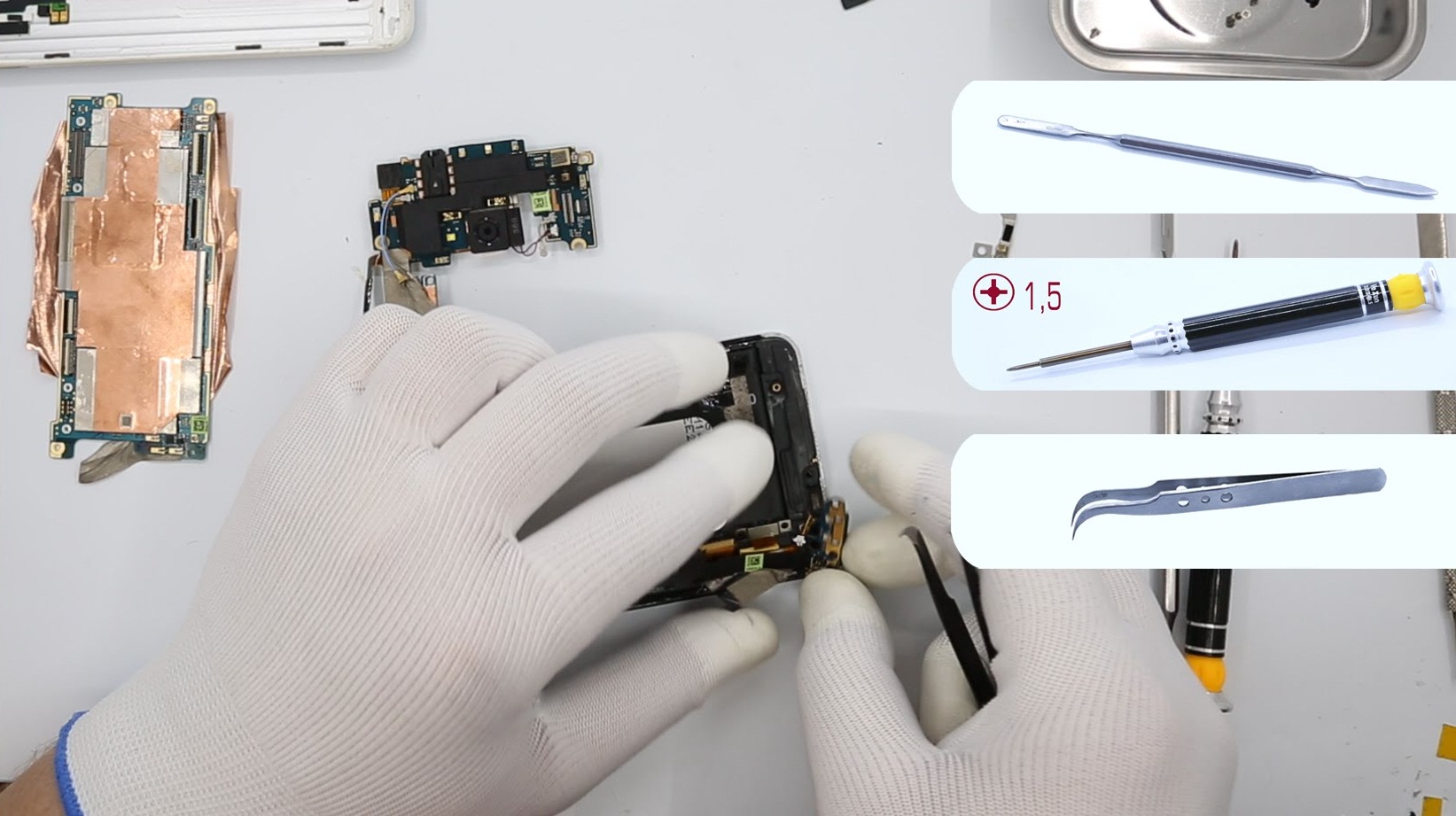

Теперь можно спокойно извлечь из устройства аккумуляторную батарею. Сначала отодвиньте ее немного в сторону, после чего можно отсоединить коннектор. Крестообразной отверткой выкручиваем два болтика, фиксирующих пластиковую заглушку в верхней части аппарата, и поднимаем ее. Теперь берем в руки пинцет, с помощью которого легко отсоединяем контакты виброзвонка. Помните, что материнская плата HTC – ключевой элемент конструкции, поэтому каждое действие должно быть точным, уверенным, осторожным. Когда контакты отсоединены, виброзвонок можно снять с платы. Следующий шаг – отсоединение шлейфа боковой кнопки. Металлической лопаткой отщелкиваем шлейф сенсорного стекла. После лопаткой осторожно приподнимаем системную плату и отсоединяем шлейф дисплея смартфона. Аналогичным образом отключаем шлейф основной камеры и снимаем модуль с платы. Теперь нужно с помощью пинцета отсоединить шлейф датчика приближения и подсветки. Слуховой динамик HTC извлекаем в самую последнюю очередь.

Как видите, все эти простые действия позволят вам разобрать HTC One V T320e. Когда вы закончили с этим этапом, можно приступать к замене дисплейного модуля. Используя новую запчасть как основу, начинаем производить сборку смартфона. Для этого нужно выполнить все вышеуказанные действия в обратном порядке. Сначала мы устанавливаем слуховой динамик, затем присоединяем шлейф подсветки и датчика приближения. Берем системную плату и устанавливаем основную камеру, не забыв про шлейф. Потом, приблизив плату к аппарату, присоединяем к ней шлейф дисплея. Теперь можно аккуратно наложить на корпус материнскую плату. Соединяем шлейф сенсорного стекла и шлейф боковой кнопки. Далее нужно прикрепить контакты виброзвонка, а затем установить модуль в соответствующее крепление. Не забудьте надеть пластиковую заглушку на телефон и зафиксировать ее болтами. Теперь можно зафиксировать коннектор аккумуляторной батареи и установить ее обратно. Уложите шлейф, который находится под нижней панелью, и проденьте его через отверстие в задней панели. Далее следует сама панель. В верхней части смартфона вкручиваем два болта и устанавливаем заглушку. Затем болтами фиксируем пластиковую заглушку, которая находится под нижней панелью. И последний шаг – установка задней панели телефона. Вот и все, ваш HTC One V T320e собран и будет исправно работать. Если же работа не увенчалась успехом, или вы не хотите испытывать судьбу и выполнять ремонт своими руками, мастера сервисного центра Art-Gsm всегда придут на помощь! Звоните, обращайтесь!
