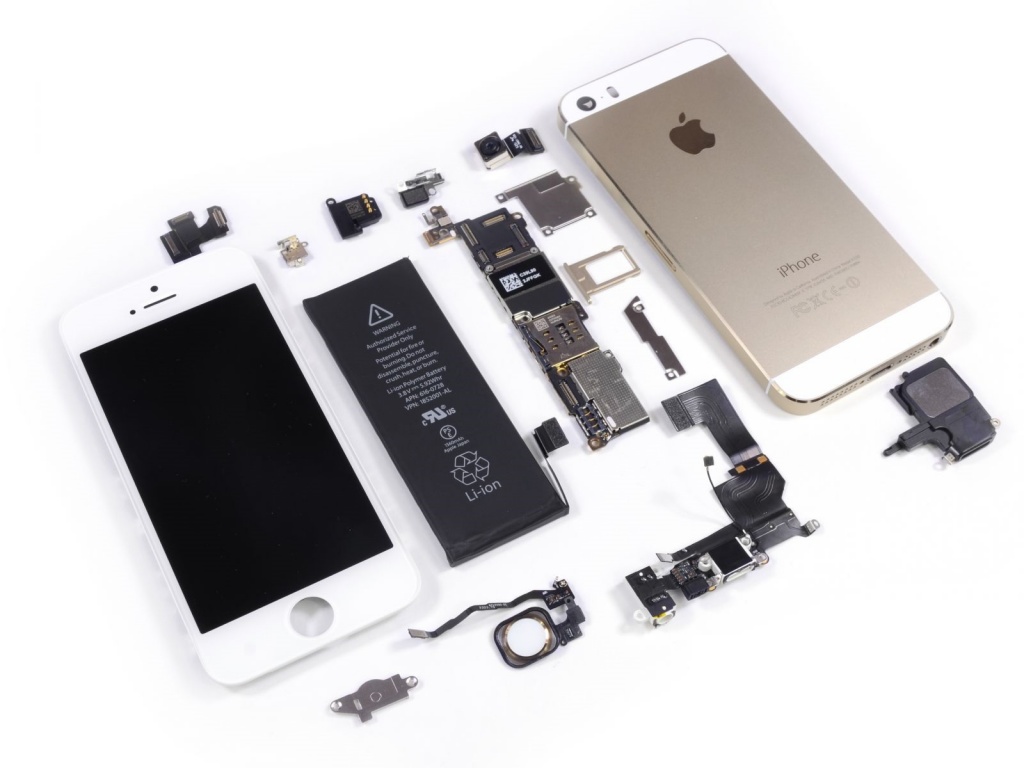

Как разобрать iPhone 5S?
Сегодня наш мануал посвящен теме разборки iPhone 5S. Этот вопрос интересует не только профессиональных мастеров или начинающих ремонтников, но и простых обывателей. Наша пошаговая инструкция покажет вам, как разобрать iPhone 5S.
Сегодня наш мануал посвящен теме разборки iPhone 5S. Этот вопрос интересует не только профессиональных мастеров или начинающих ремонтников, но и простых обывателей. Наша пошаговая инструкция покажет вам, как разобрать iPhone 5S. Итак, для работы нам понадобится
- отвертка Pentalobe TS1
- крестовая отвертка Phillips PH000

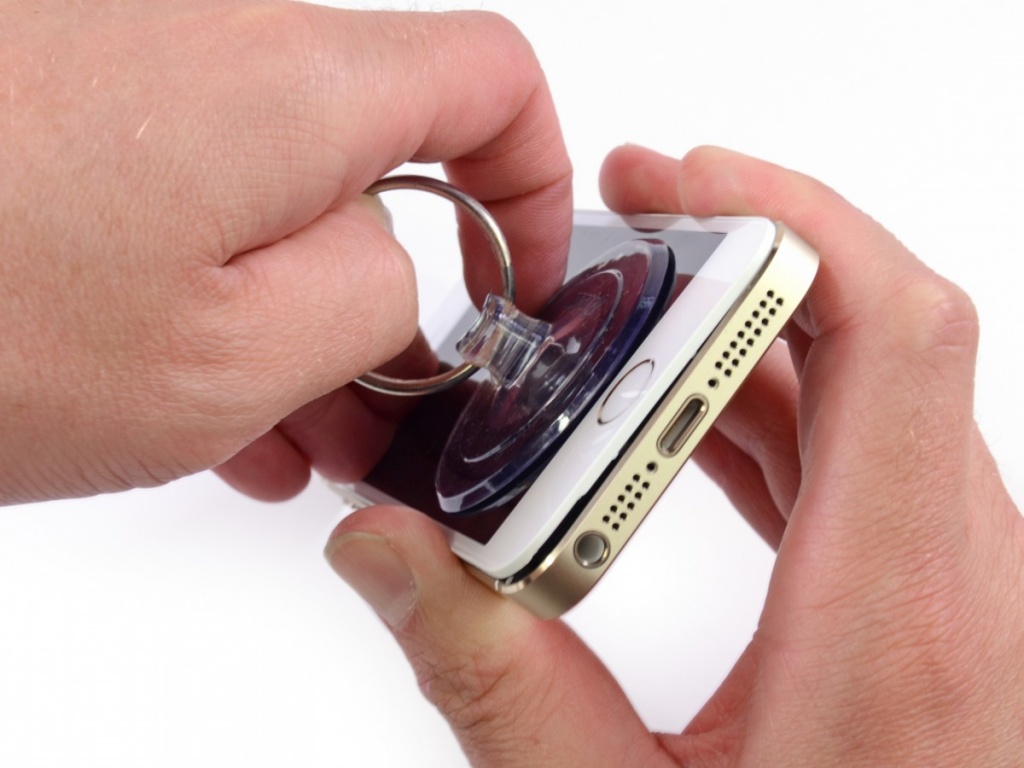

- Присоска
- Пластиковый инструмент для разбора корпусов «лопатка»

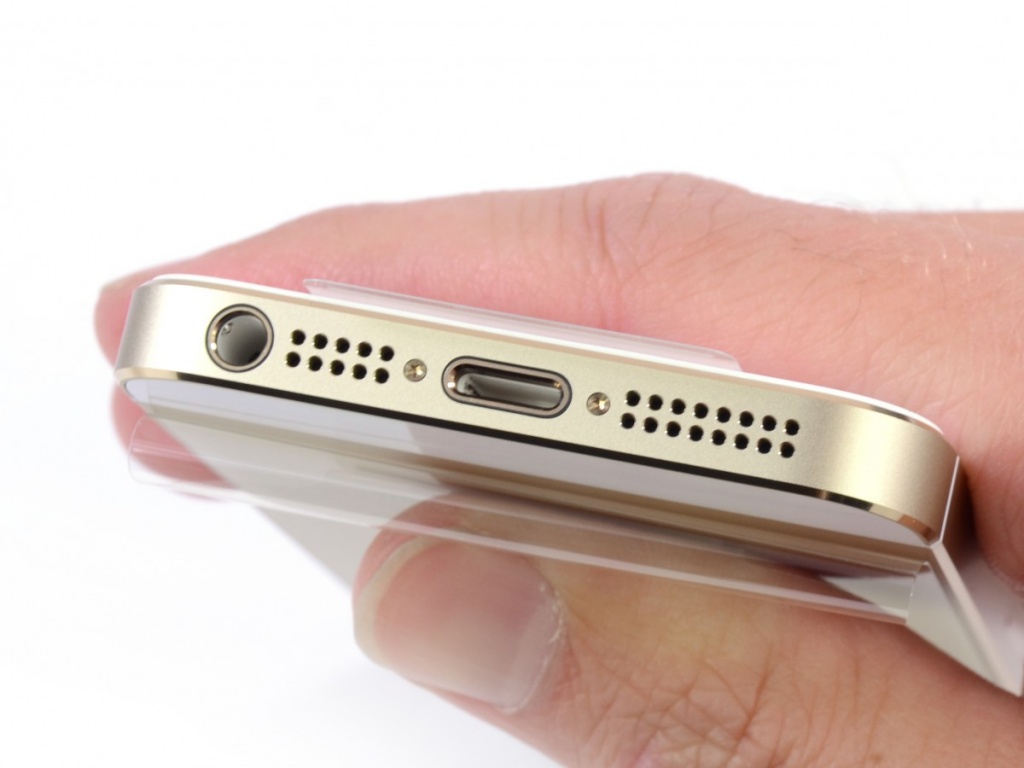

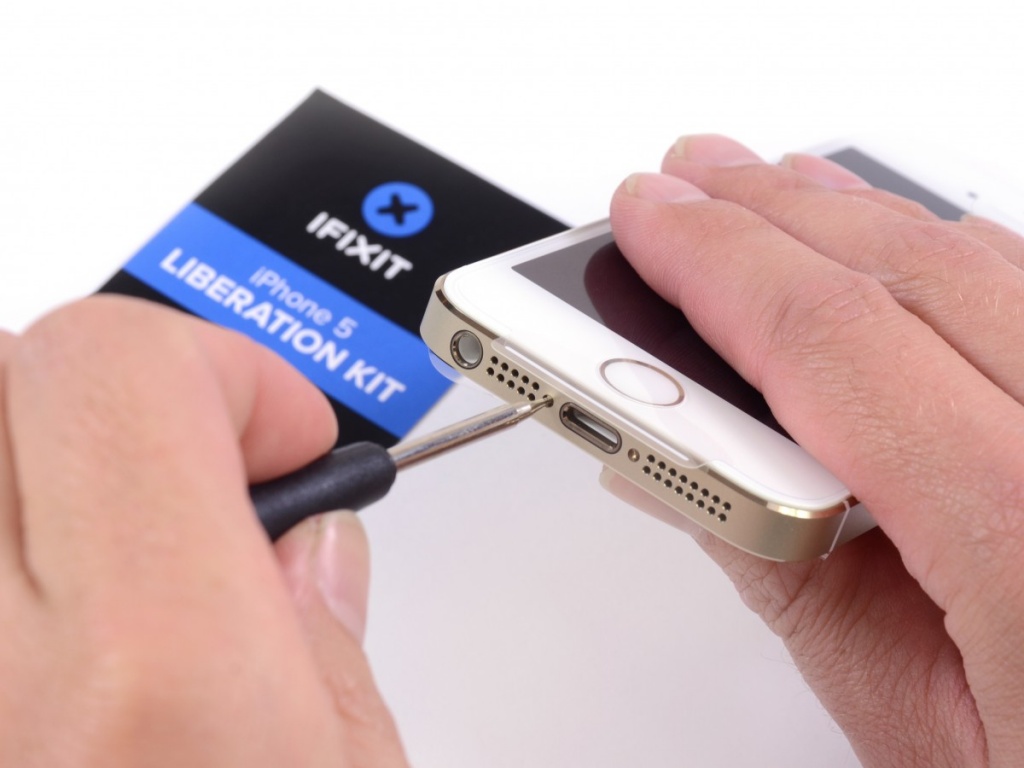

Сначала следует открутить шурупы, расположенные внизу торцевой части корпуса.

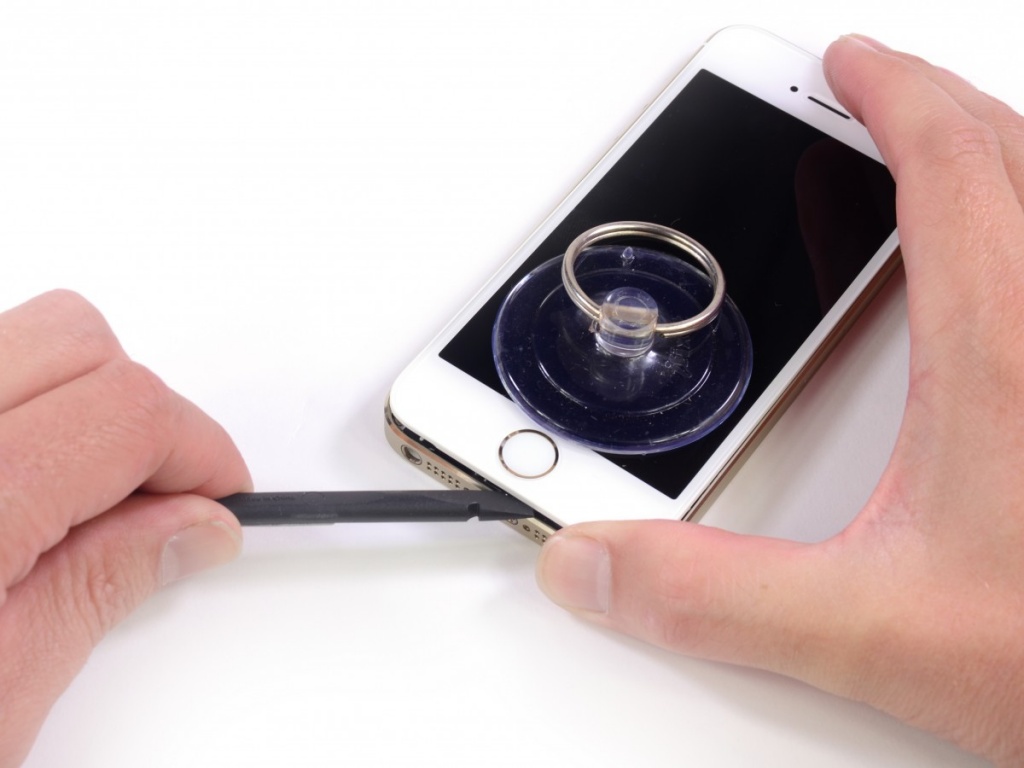

Затем следует провести лопаткой по периметру корпуса, чтобы обнаружить соединения и шлейфы.

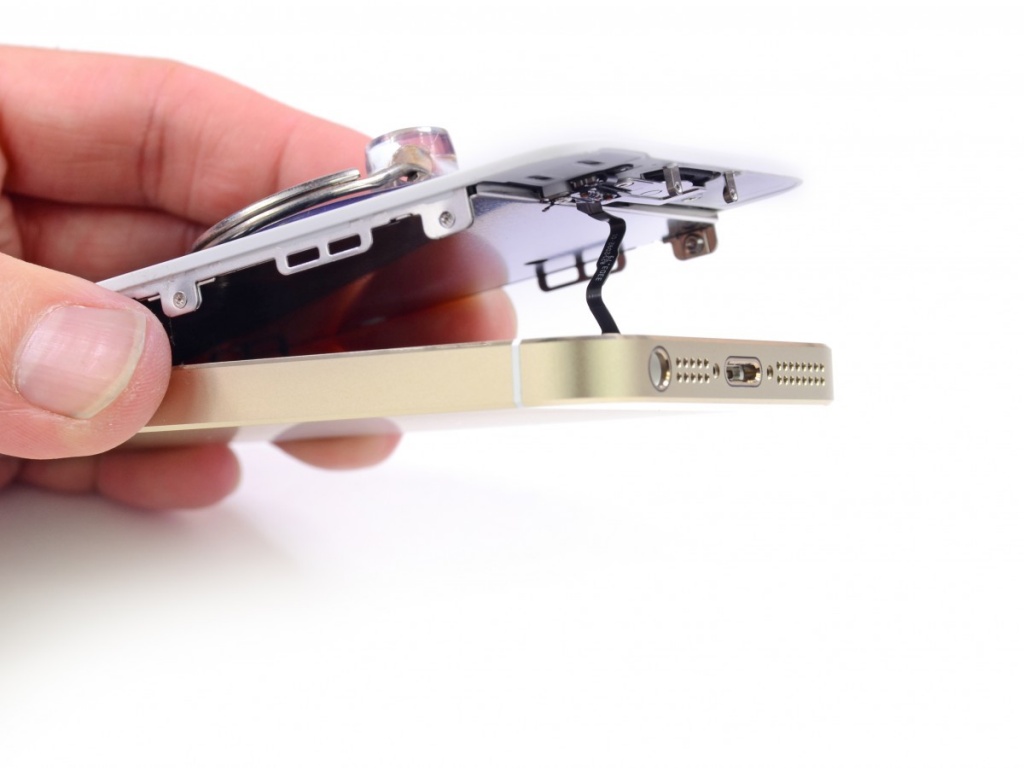

В нашем случае имеется шлейф, который соединяет сенсор Touch ID и разъем Lightening.
Если бы вы просто открутили шурупы и сразу отсоединили дисплейный модуль, шлейф, скорее всего, был бы поврежден вследствие ваших действий. Но так как мы предусмотрительно прошлись по всему периметру корпуса, мы нашли элемент, требующий нашего внимания.

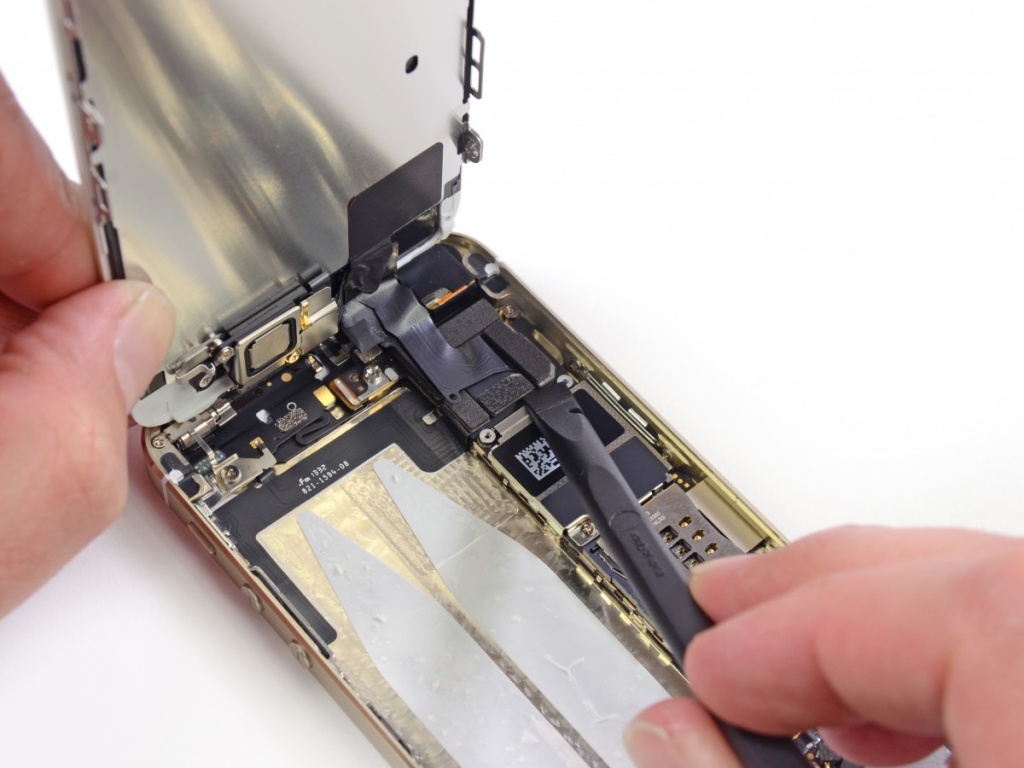

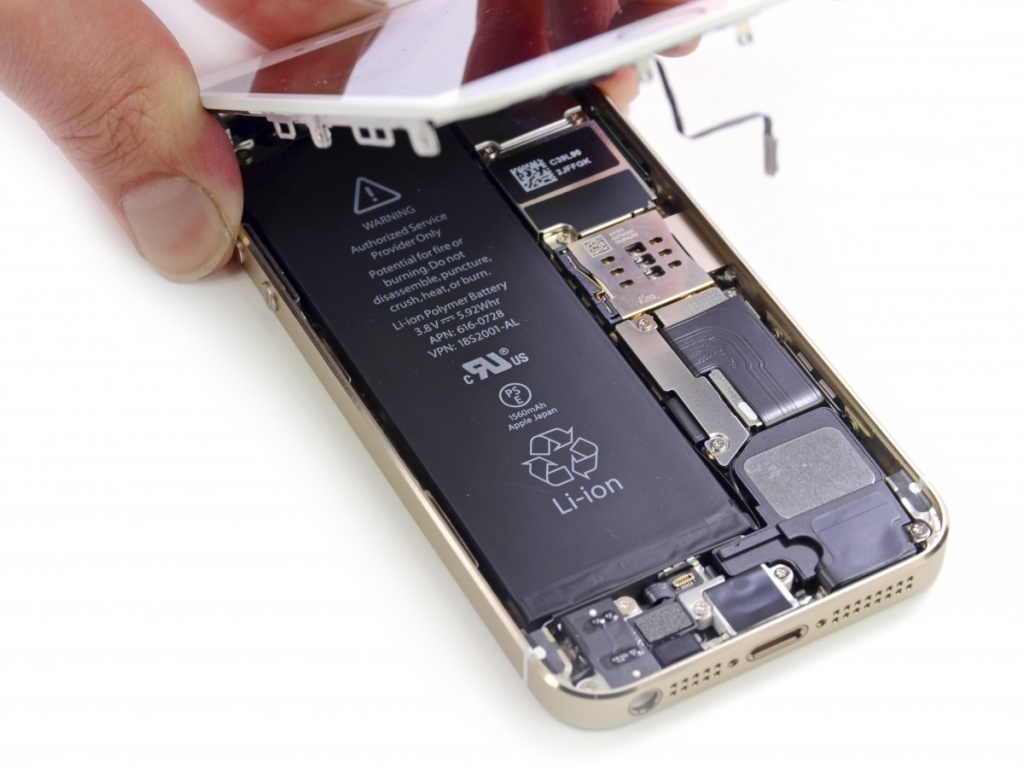

Аккуратно отсоедините коннектор шлейфа Touch ID с помощью лопатки. Теперь можно больше приоткрыть заднюю крышку и заглянуть внутрь устройства.

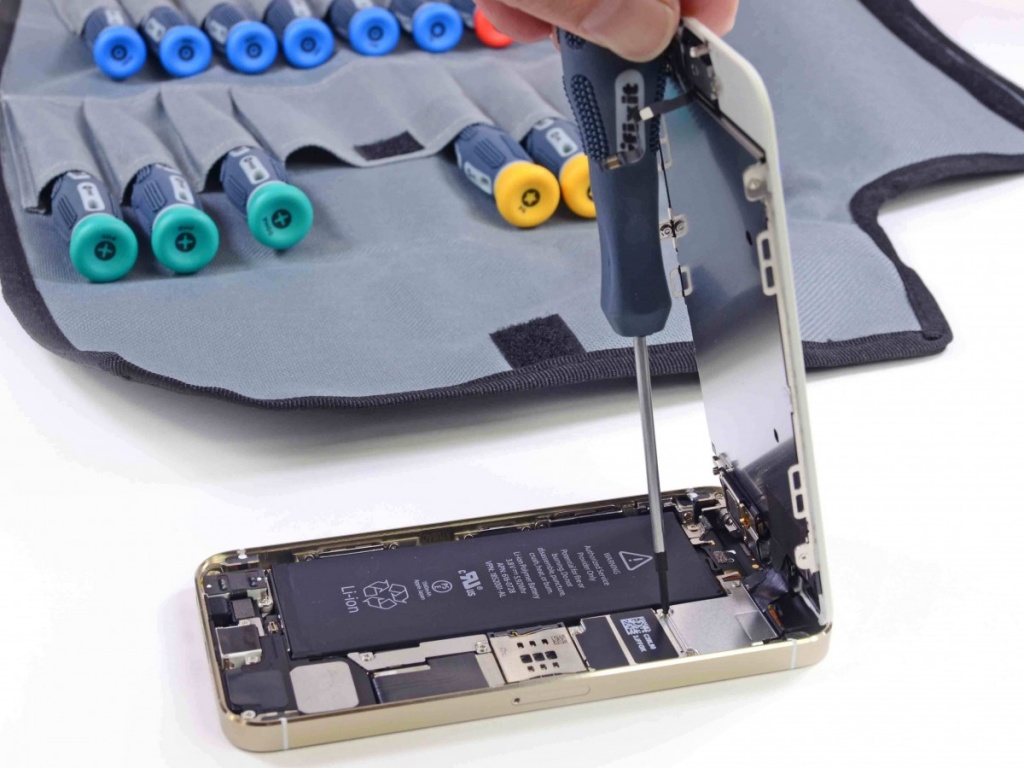

При помощи отверток снимаем металлические экраны, которые призваны защищать коннекторы.

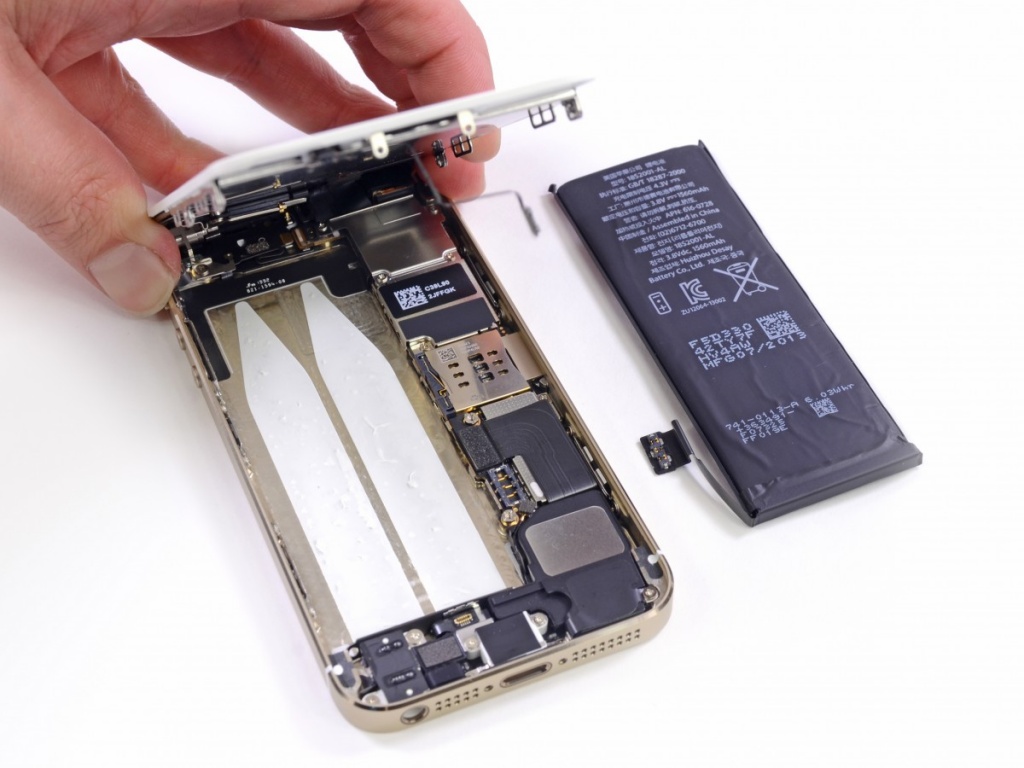

Поскольку батарея iPhone 5S крепится к корпусу с помощью клея по всей ее площади, ее придется немного нагреть. Затем нужно просто поддеть ее лопаткой. Важно предварительно немного нагреть аккумулятор, чтобы клей размяк. В противном случае путем простого применения силы без использования фена вы можете повредить другие хрупкие детали корпуса. Не пренебрегайте использованием фена.

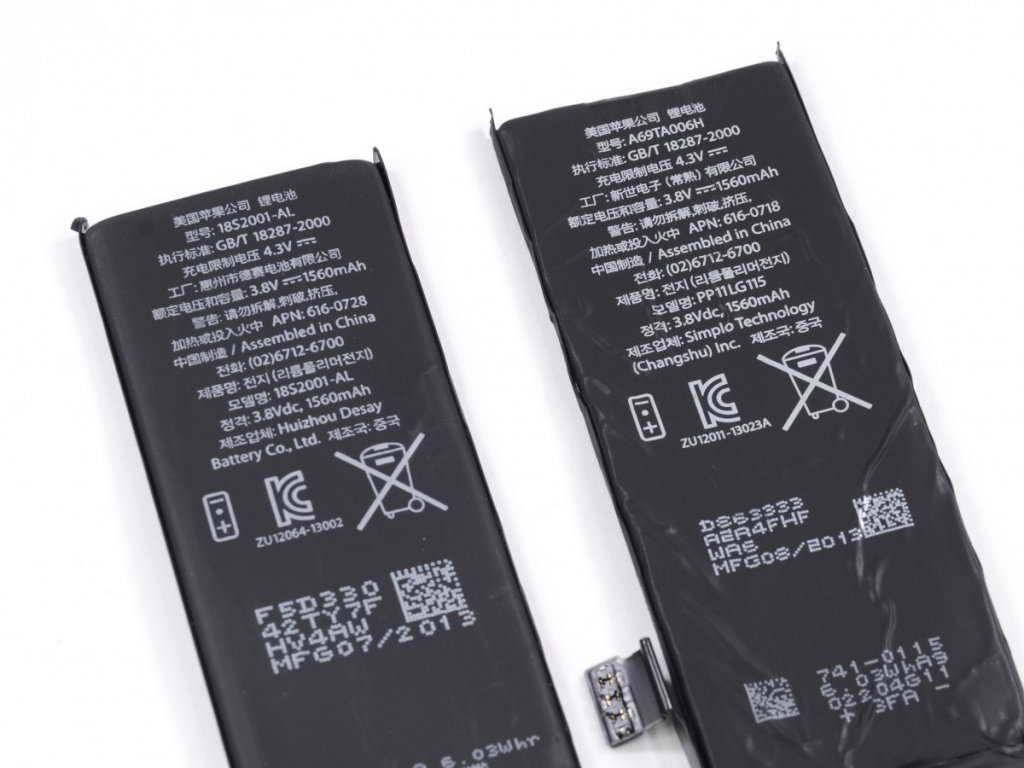

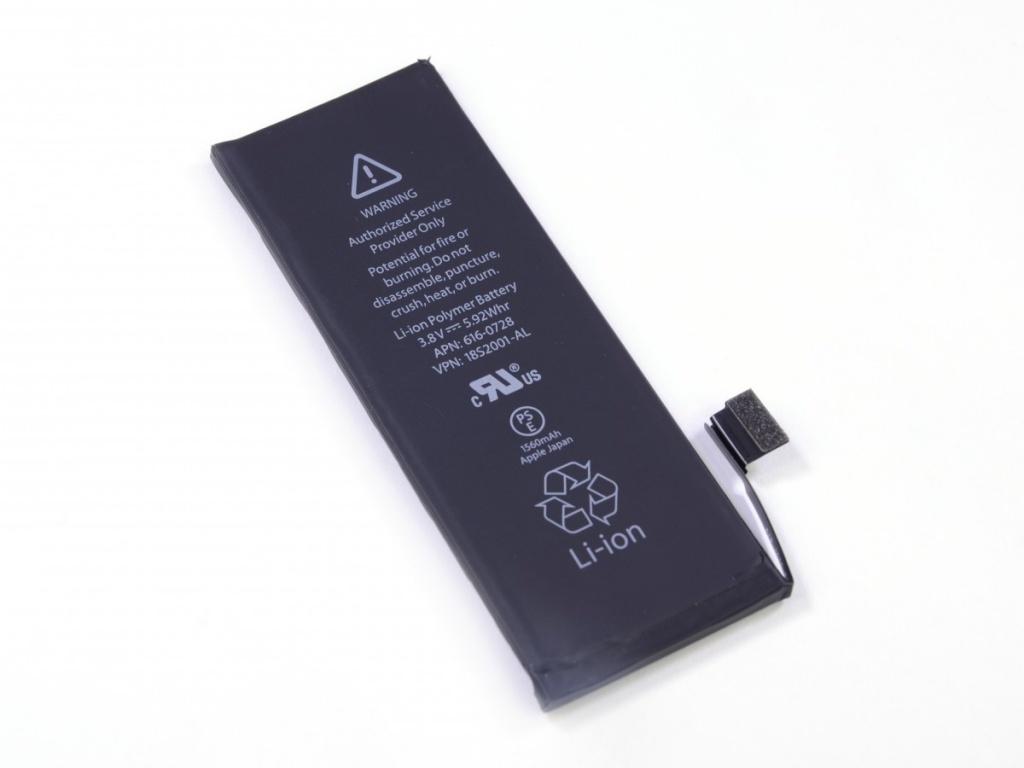

Напомним, что Айфоны могут комплектоваться разными аккумуляторными батареями. Данный экземпляр укомплектован аккумулятором Simplo Technology Inc. (на фото изображен справа).

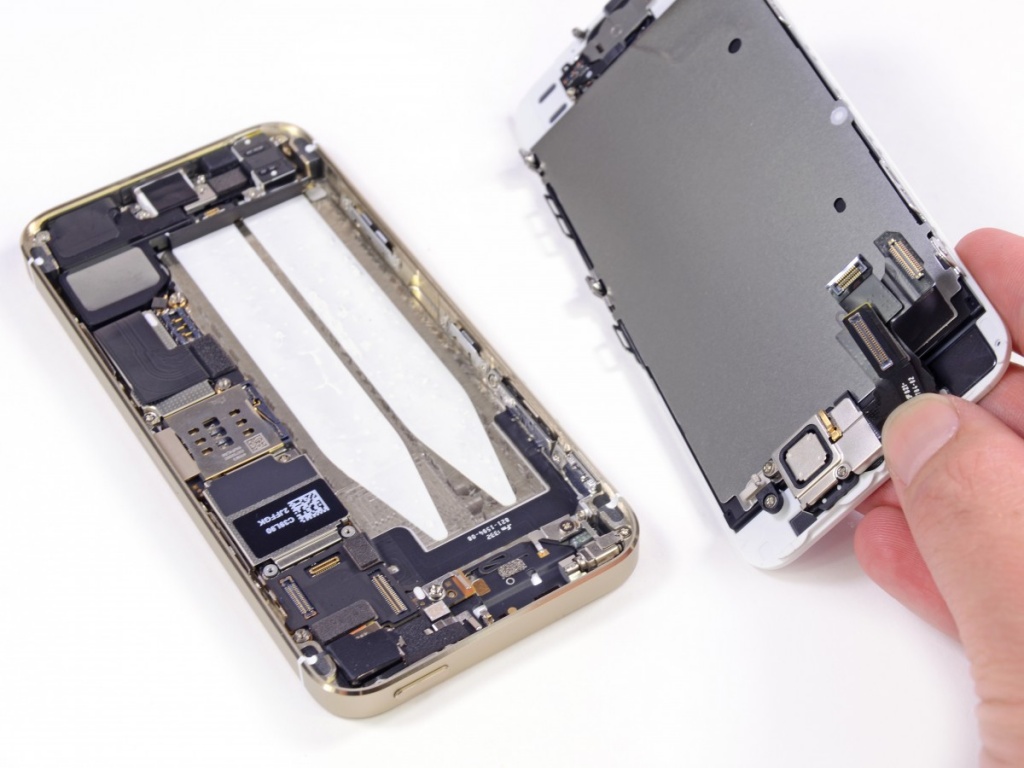

Следующим шагом будет снятие дисплейного модуля. Для этого используйте пластиковую лопатку, чтобы отсоединить разъемы шлейфов от камеры FaceTime, сенсора, и экрана, после чего дисплейный модуль iPhone 5S можно снять.

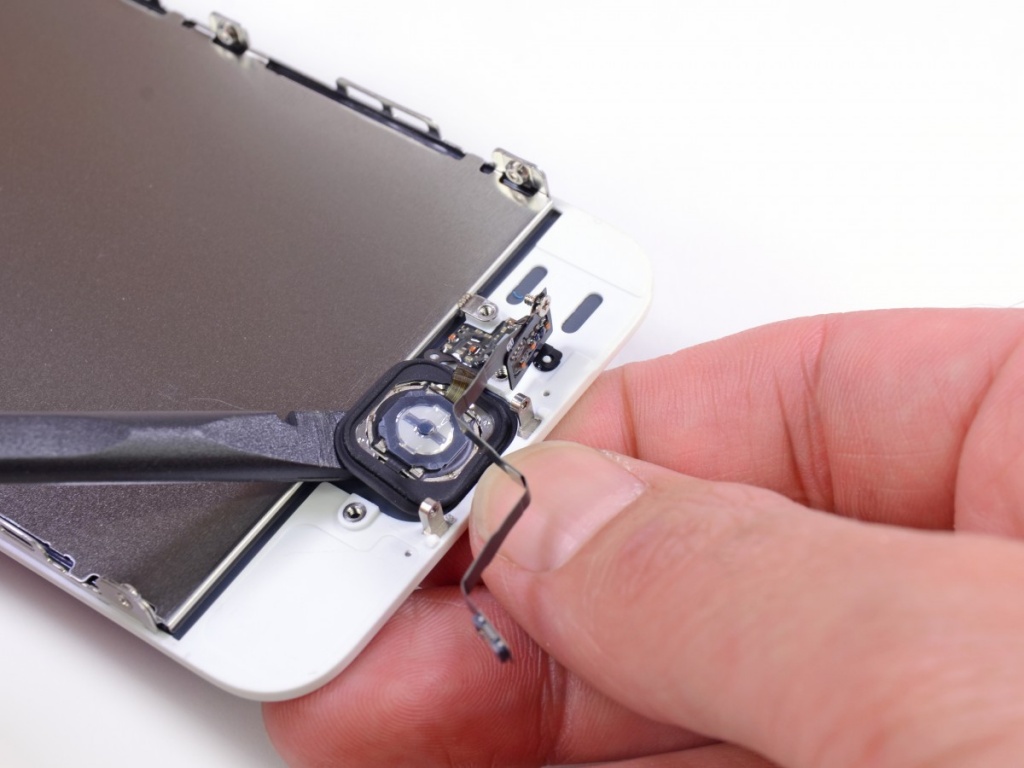

Затем извлеките кнопку «Home» и сенсор Touch ID, новый сканер отпечатков пальцев Apple.

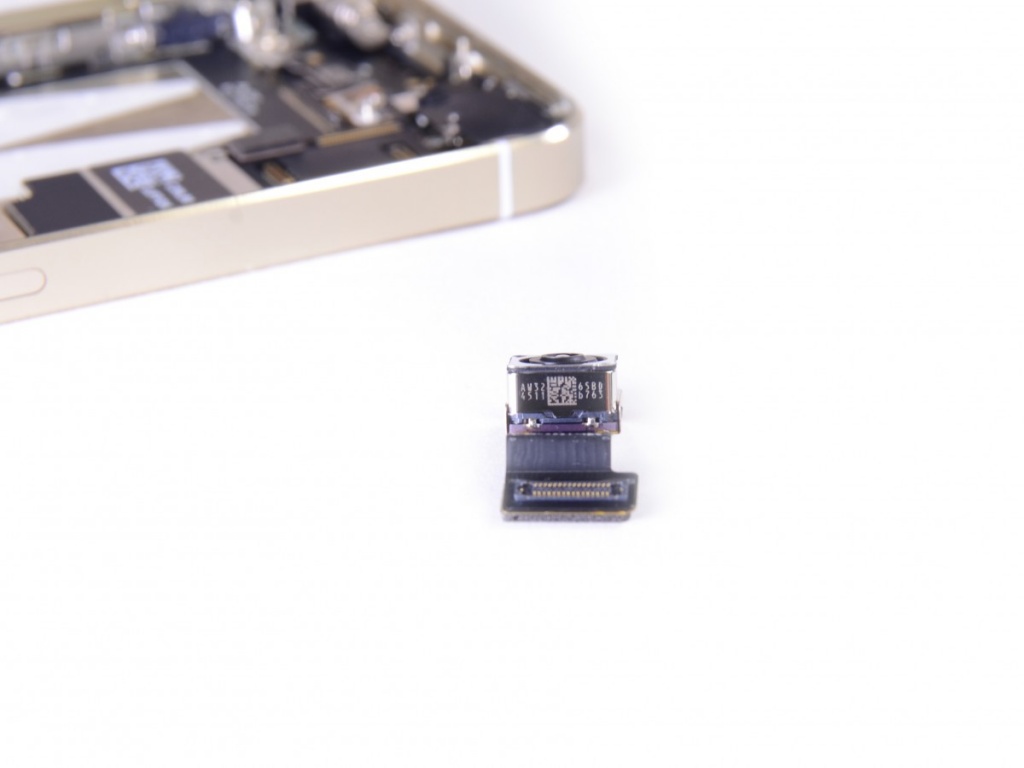

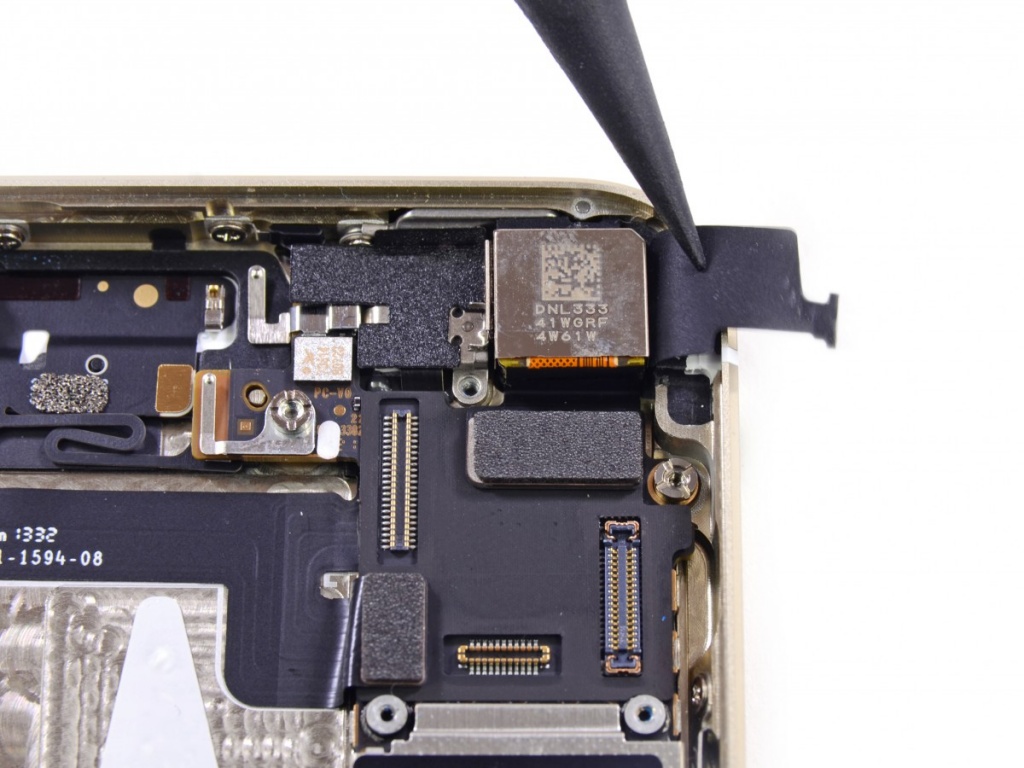

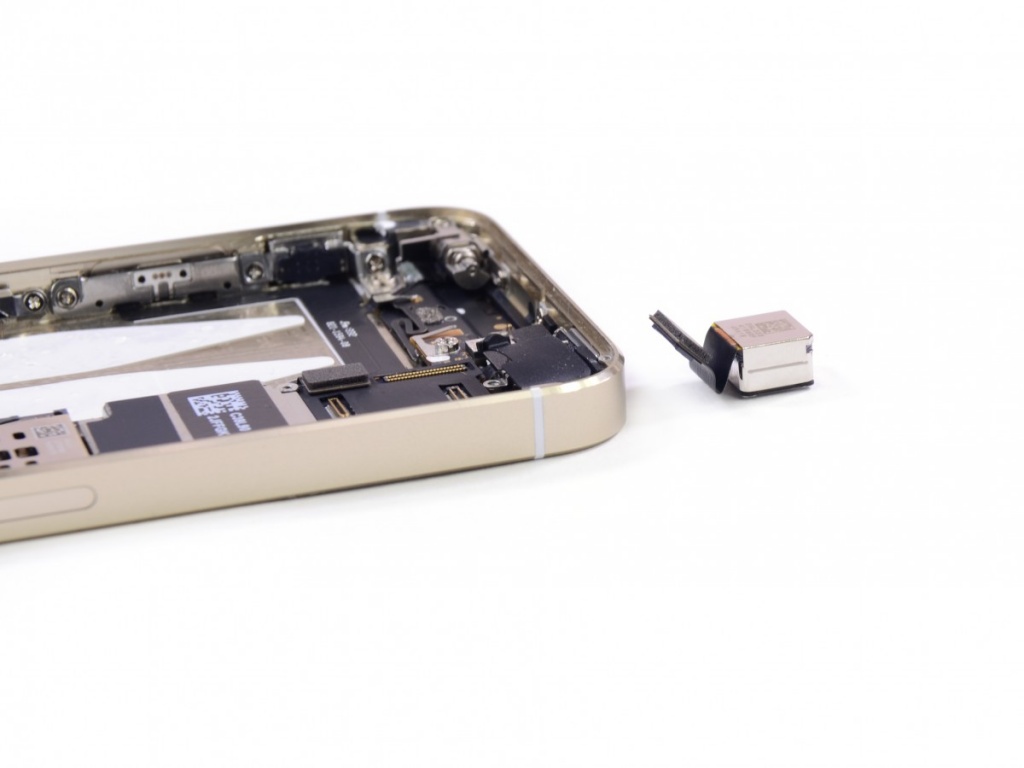

Теперь можно снять камеру iSight.

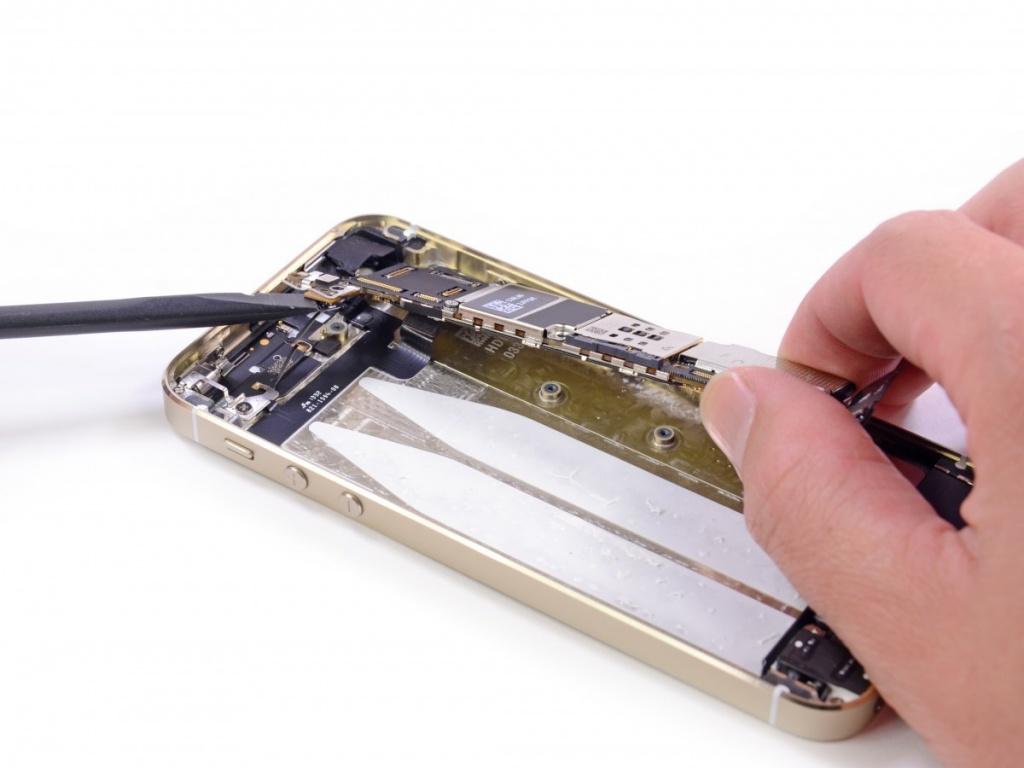

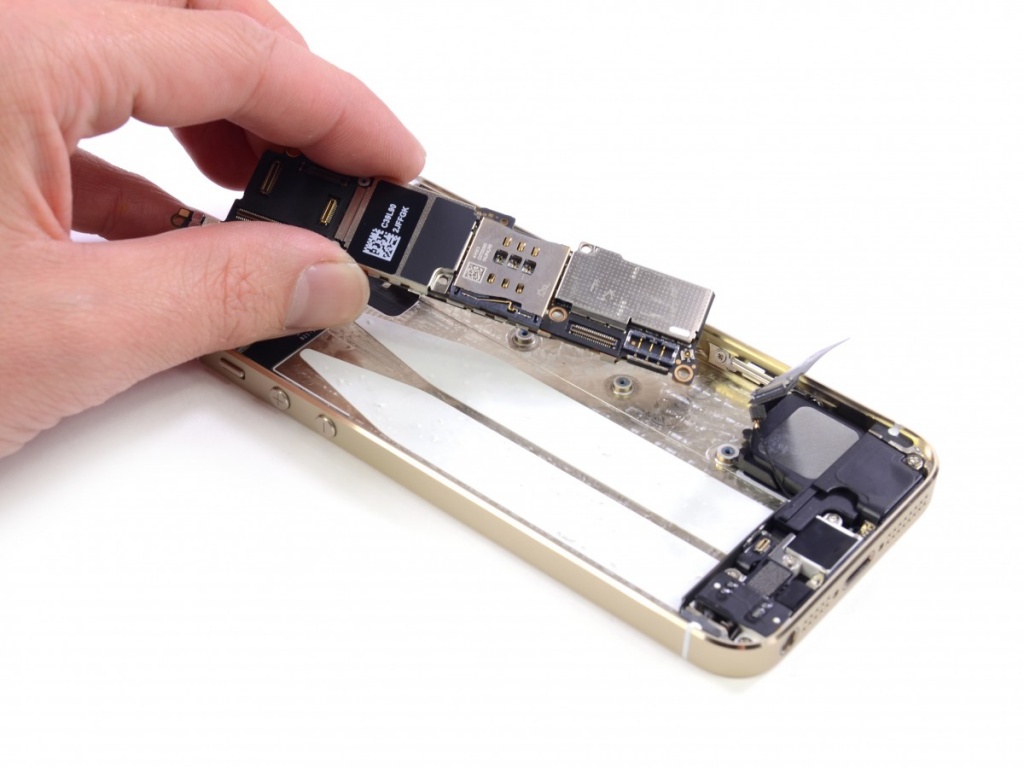

Снимаем материнскую плату. В ходе работы видим модуль WiFi Murata.
Также следует снять электромагнитные экраны. На фото ниже разными цветами отмечены следующие интегральные схемы:
- SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND Flash (красный)
- Qualcomm PM8018 RF power management IC (оранжевый)
- TriQuint TQM6M6224 (желтый)
- Apple 338S1216 (зеленый)
- Broadcom BCM5976 touchscreen controller (синий)
- Texas Instruments 343S0645 touchscreen interface (розовый)
- Skyworks 77810 (черный)

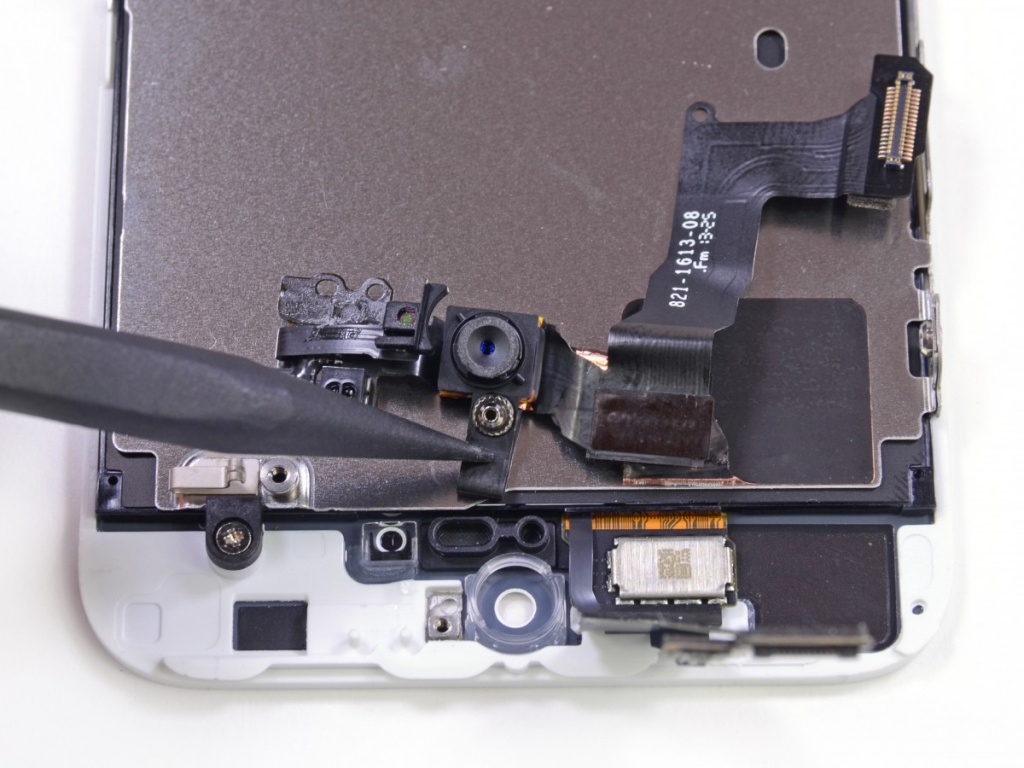

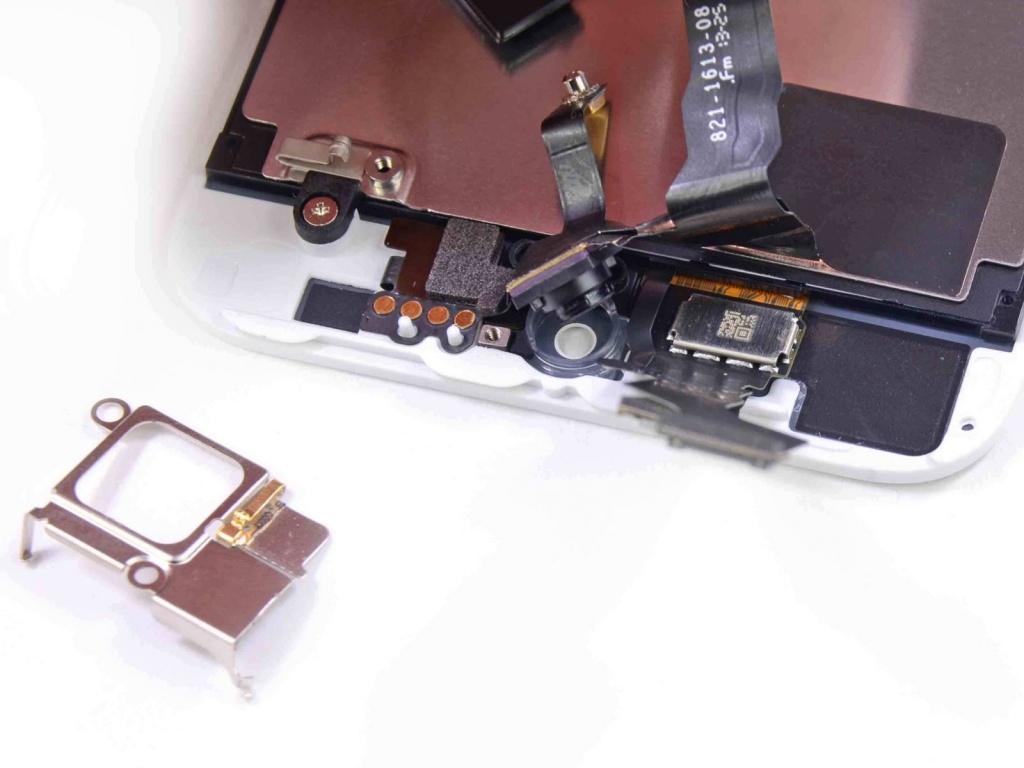

Фронтальная камера крепится несколькими шурупами, которые легко открутить при помощи подходящей отвертки.

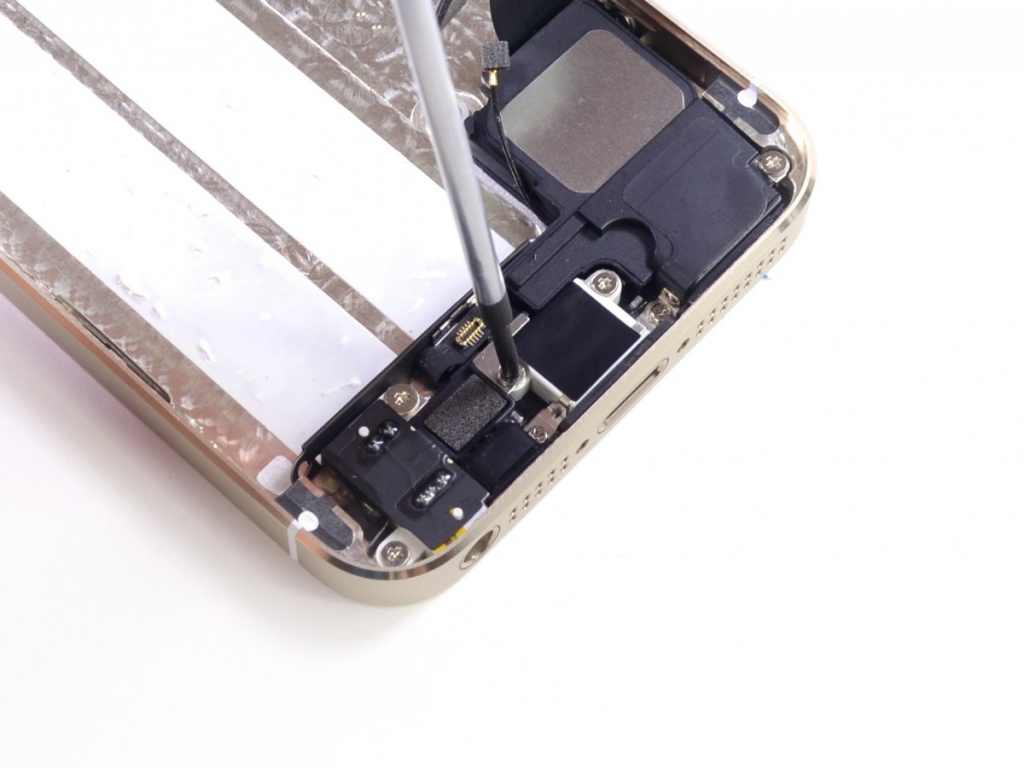

Нижняя часть iPhone 5S выглядит практически идентично iPhone 5 за исключением более легкого извлечения динамика в сборе.
Вместе с динамиком можно снять разъем для наушников, микрофон и коннектор Lightning.

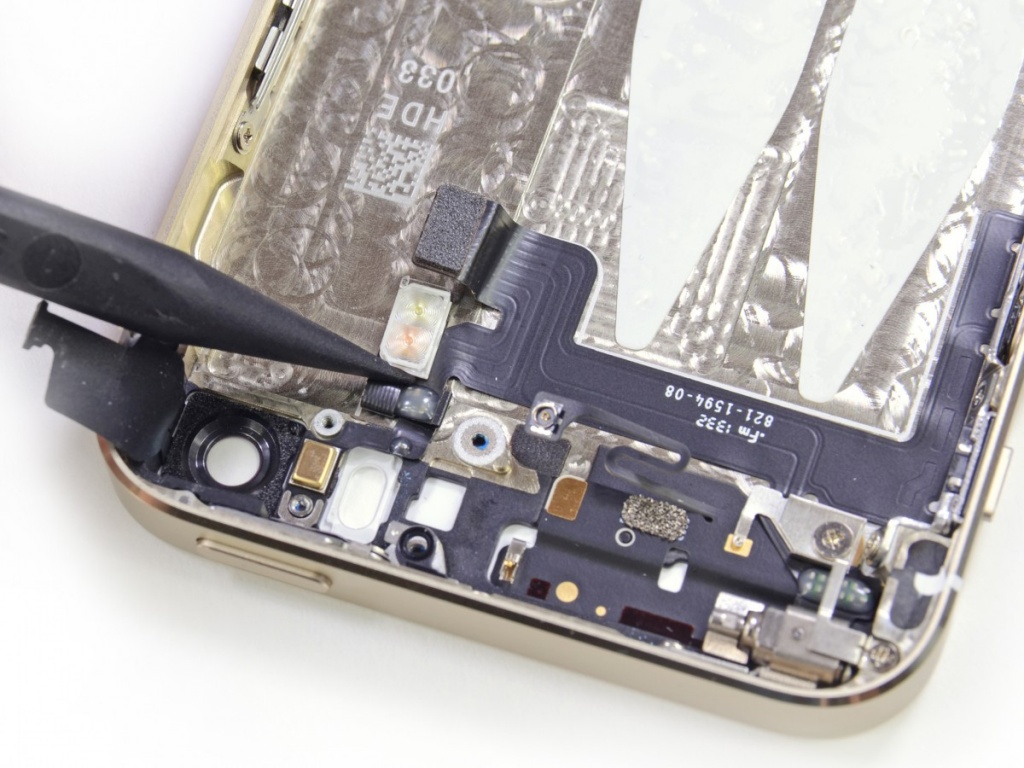

Однако в отличие от обычного пятого Айфона, в iPhone 5S установлена двойная вспышка. Ее тоже нужно снять. Для этого используйте пинцет.
Вот и все. Как видите, руководствуясь инструкцией, можно легко разобрать iPhone 5S и своими силами. Однако если по каким-то причинам у вас не получилось справиться с заданием, или вы не уверены в своих силах, обращайтесь в сервисный центр Art-Gsm. Опытные специалисты быстро выполнять разборку iPhone 5S и заменят необходимые детали. На все ремонтные работы распространяется гарантия!
