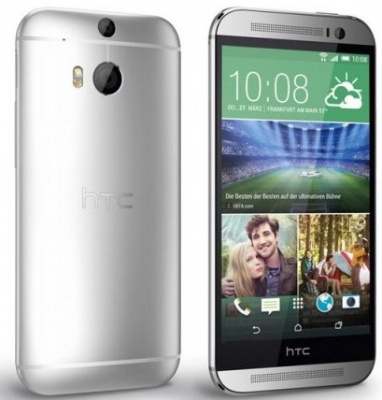

Как заменить дисплей в HTC One M8?

Самостоятельный ремонт смартфона – интересный процесс, если знать толк в тонкостях выполнения работы. И не обязательно быть опытным мастером, чтобы выполнить замену комплектующих своими руками. Нужно всего лишь подготовить небольшой набор инструментов, запастись терпением, а также найти инструкцию по ремонту конкретной модели устройства. На нашем сайте регулярно публикуются подобные материалы. Так, недавно мы рассказали, как заменить экран на HTC One X. Сегодняшний мануал посвящен замене тачскрина на HTC One M8.

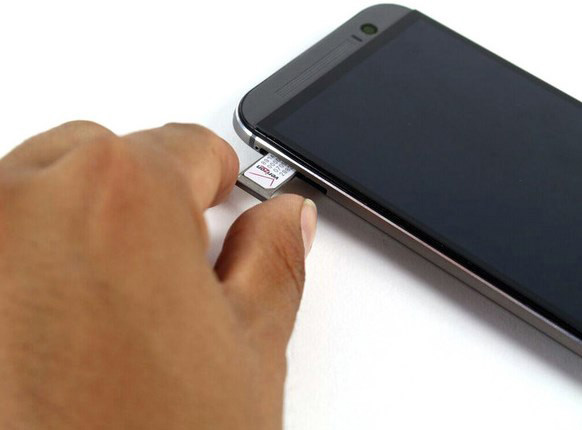

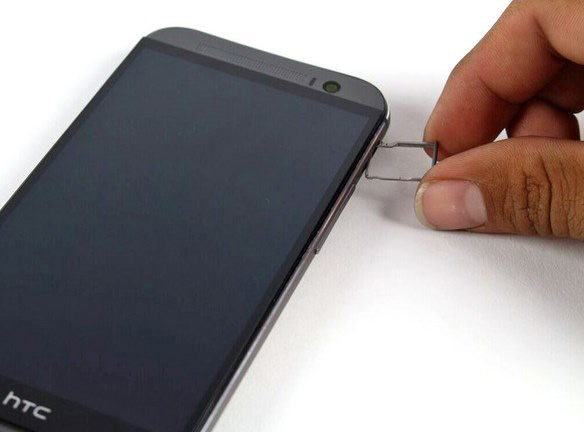

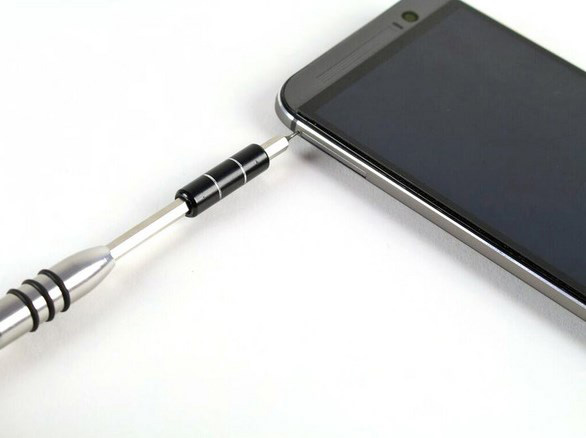

Шаг 1. Отключите питание телефона. Используйте специальный инструмент для извлечения SIM карты, чтобы извлечь карту сотового оператора. Вставьте скрепку в отверстие в лотке, немного надавите, и лоток откроется. Важно прилагать умеренное усилие, так как чрезмерное давление может повредить хрупкий элемент.

При обратной сборке убедитесь, что карта правильно ориентирована относительно лотка.

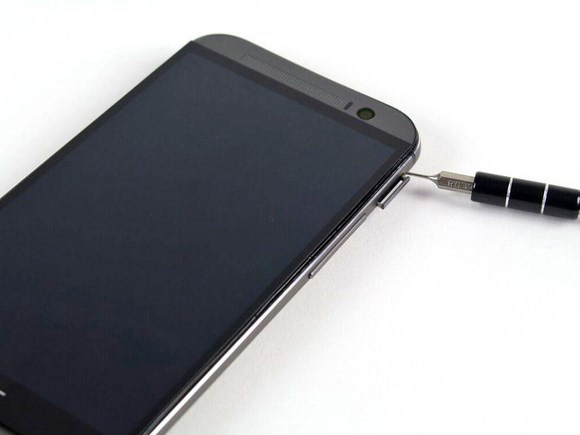

Шаг 2. Аналогичным образом извлекаем карту памяти MicroSD. При помощи скрепки откройте отсек, расположенный в верхней правой части смартфона. Слегка нажмите на скрепку, чтобы лоток автоматически открылся. Извлеките лоток вместе с картой памяти MicroSD. При выполнении обратной сборки также убедитесь в правильной ориентации карты относительно лотка.

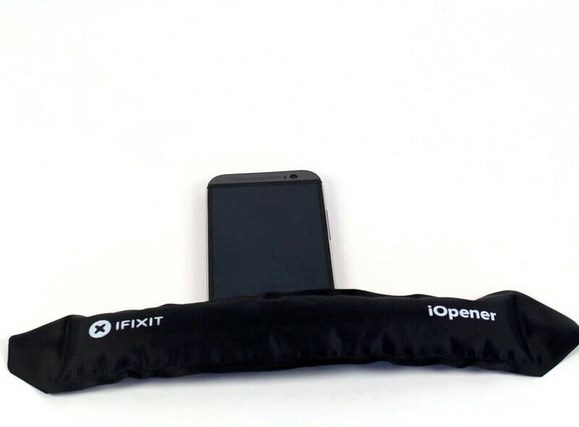

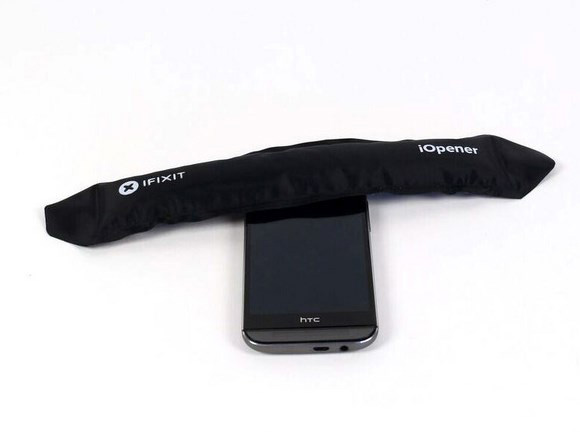

Шаг 3. Нужно нагреть корпус HTC One M8, чтобы снять заднюю крышку. Для этого используйте инструмент iOpener или обычный строительный фен. Аккуратно прогрейте верхнюю и нижнюю решетки динамиков, чтобы ослабить клей.

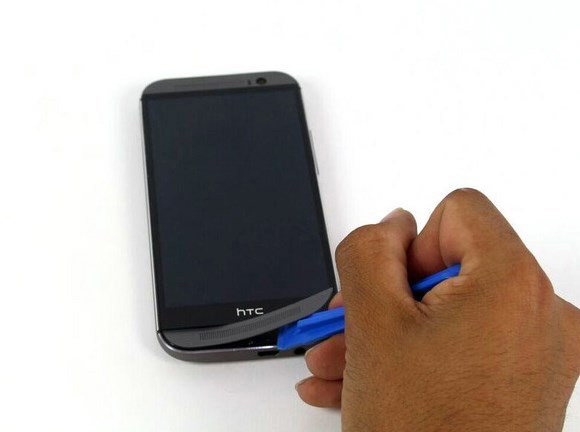

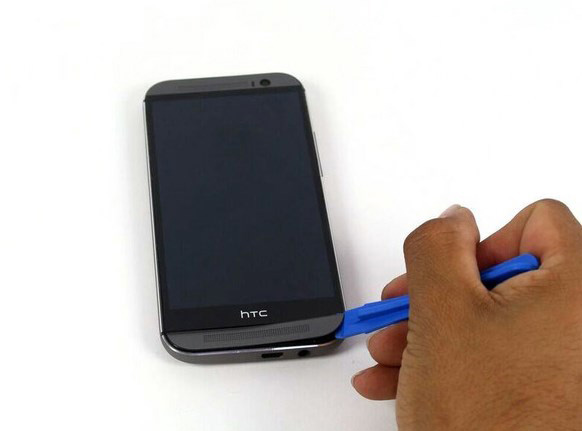

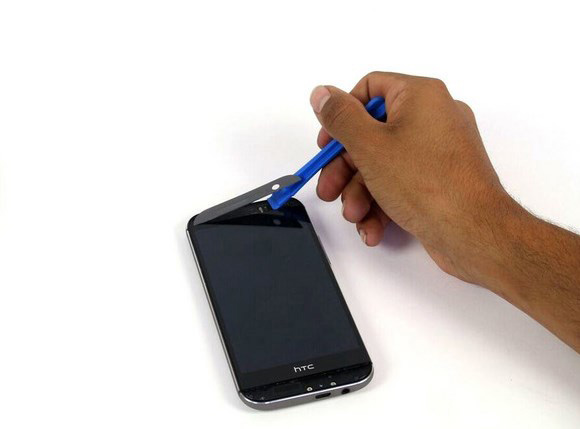

При помощи пластиковой лопатки осторожно и последовательно приподнимите нижнюю, а затем верхнюю решетку динамика.

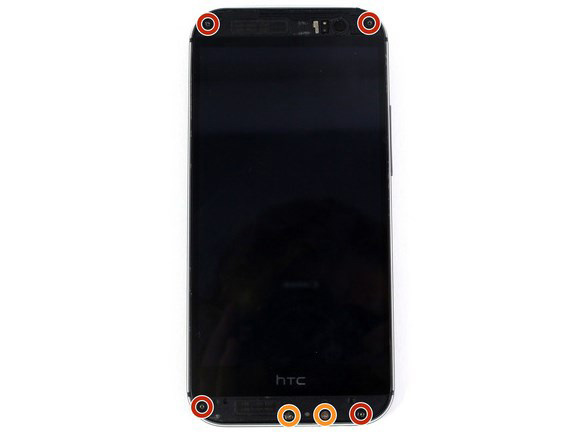

Теперь используйте отвертку T5 Torx, чтобы открутить четыре 4мм болта черного цвета. А с помощью отвертки Филлипс #00 выкрутите два серебристых 3мм болта.

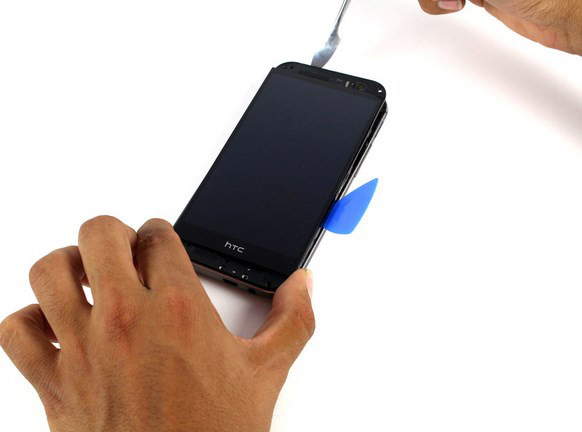

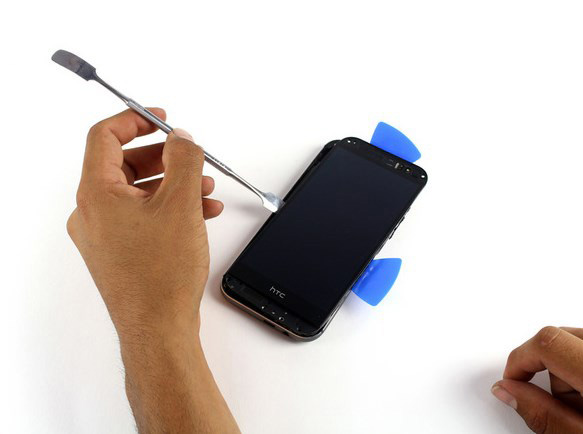

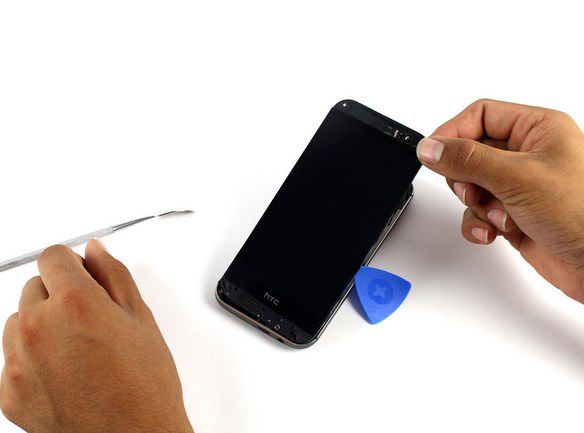

Используя медиатор и пластиковую лопатку, аккуратно начинайте открывать корпус телефона. Двигайтесь по всему периметру корпуса, отстегивая спрятанные внутри защелки. Именно эти элементы крепят заднюю крышку HTC One M8 и дисплей. Действовать нужно предельно осторожно, чтобы не повредить сами защелки, а также корпус устройства.

Отделить элементы следует только после открытия всех защелок. Если вы не уверены, лучше пройдитесь по периметру еще раз. Чтобы отделить заднюю крышку от корпуса могут потребоваться некоторые усилия.

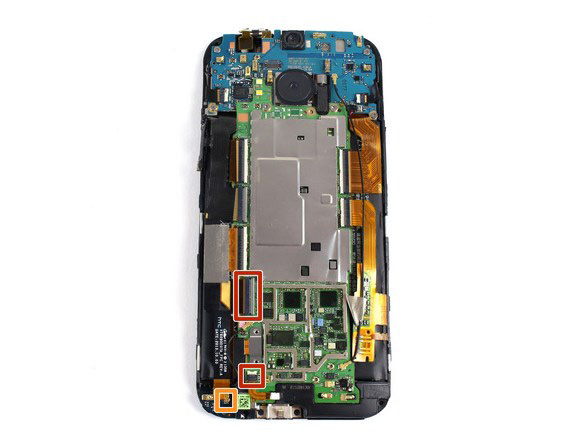

Шаг 4. Выкрутите два серебристых 2 мм болта Филлипс #00, которые крепят разъем аккумулятора к материнской плате. Теперь можно приподнять разъем и отсоединить его.

При помощи пластиковой лопатки отсоедините два разъема ZIF.

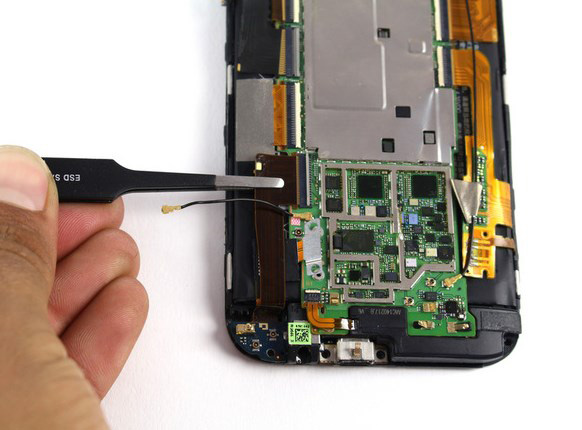

Далее нужно отсоединить черный антенный кабель.

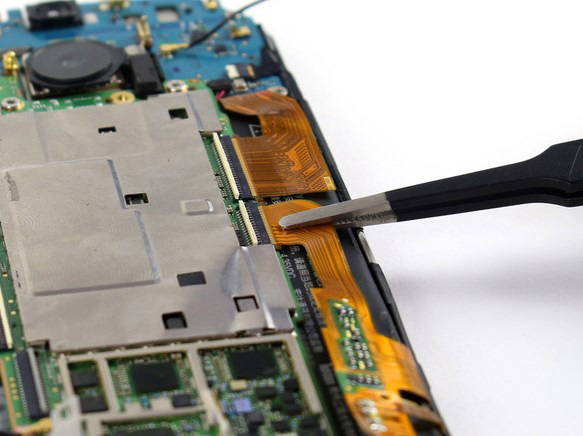

Используйте пинцет, чтобы извлечь два шлейфа из разъемов ZIF.

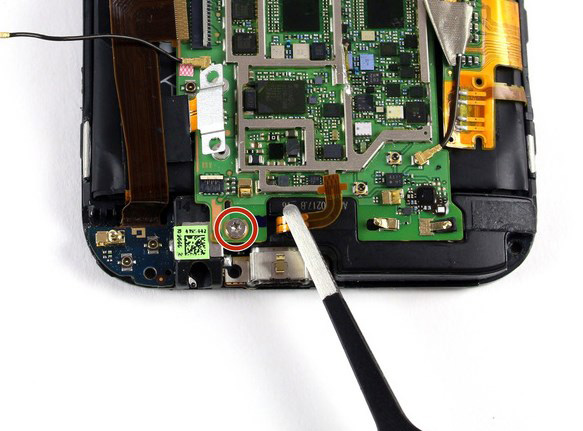

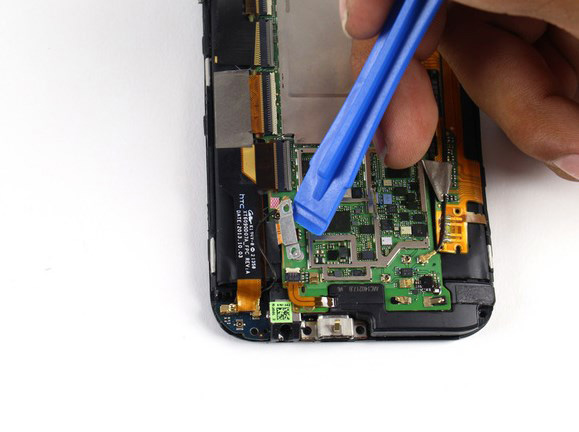

Выкрутите один серебристый 4 мм болт T5 Torx, удерживающий разъем для наушников/плату микро USB.

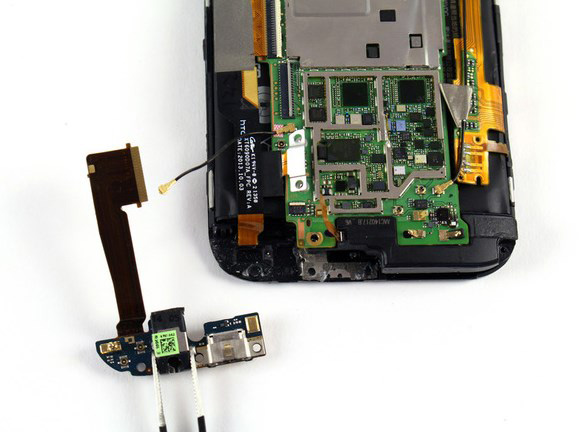

При помощи пинцета поднимите разъем для наушников/плату микро USB и извлеките из телефона.

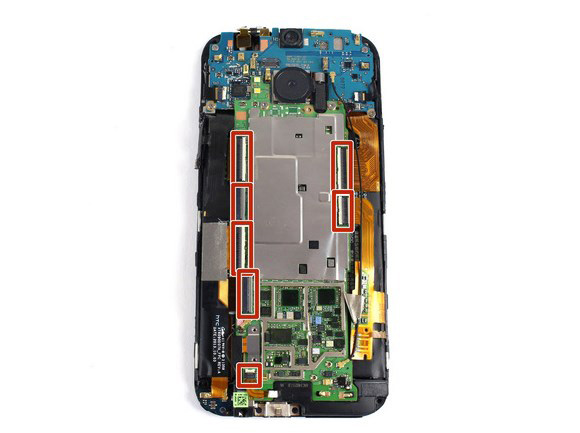

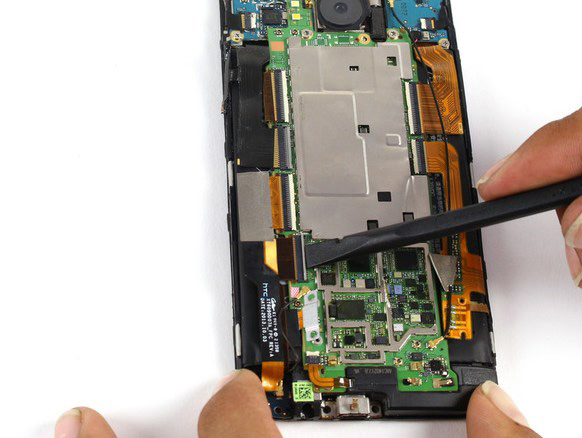

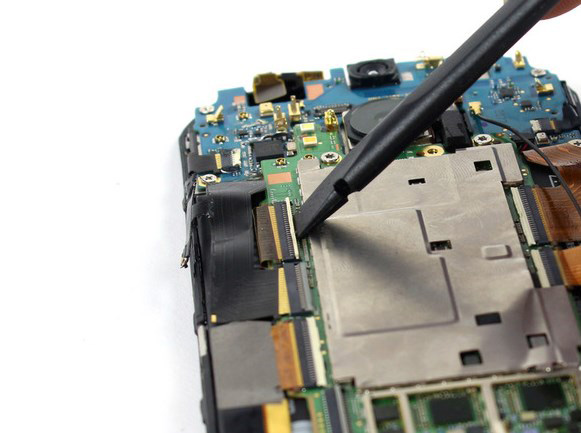

Шаг 5. Используя монтажную лопатку, последовательно отсоедините семь разъемов ZIF. После этого необходимо извлечь семь шлейфов из разъемов.

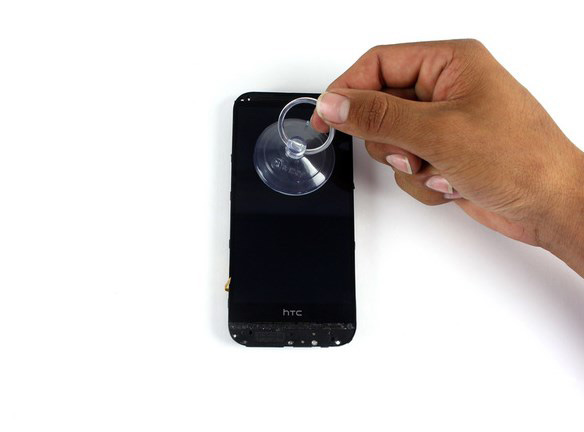

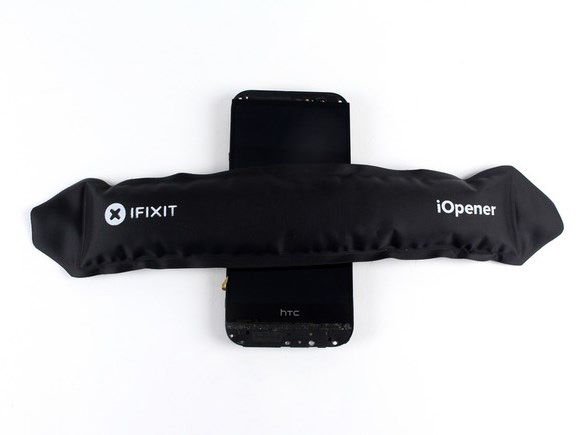

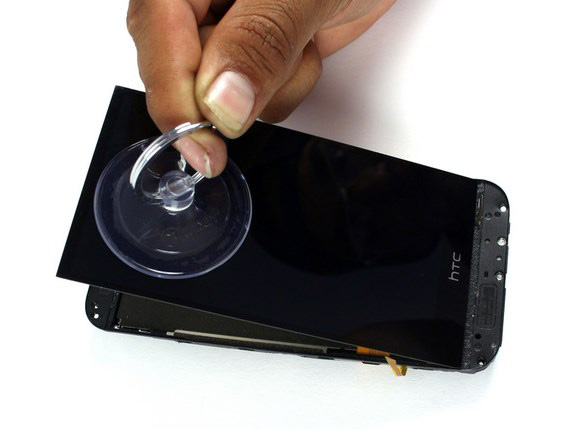

Далее используйте инструмент iOpener или строительный фен, чтобы ослабить клей, который крепит дисплей HTC One M8 к остальной части устройства. С помощью присоски аккуратно отделите дисплей от остальной части устройства.

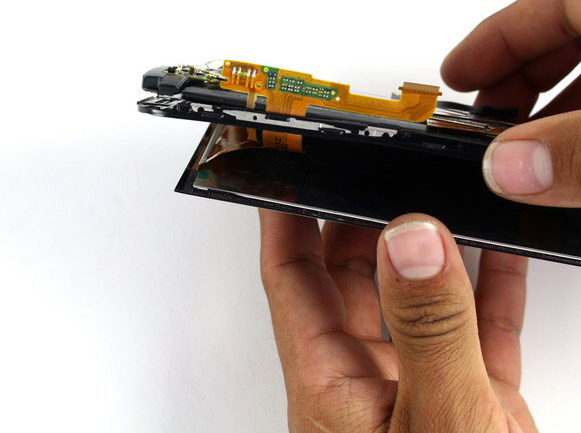

Бережно проденьте шлейф дисплей через отверстие, которое находится в средней части корпуса смартфона. Таким образом, у вас получится извлечь экран из HTC One M8.
